頂壓閥門試壓機工作原理及結構

頂壓閥門試壓機的液壓系統是頂壓閥門測試臺的動力主源，用于液壓油缸驅動和液供水泵的功能執行。液壓油缸壓緊工作壓力是按閥門試驗壓力等級不同進行調節增壓(更高液壓增壓壓力31.5MPa)。壓緊可靠功能滿足通徑大小和壓力等給不同閥門的測試。液動供水泵裝置有微壓和高中壓二檔，依照本測試操作順序，在電器和減壓調節閥門的控制下，進行閥門介質壓力試驗，供水泵壓力范圍0.4-48.0MPa，供壓介質防銹水或油液。頂壓閥門試壓機底部設置貯存水箱，確保液體介質循環使用。

頂壓閥門試壓機性能特征

●適用于直通焊接式,法蘭式閥門的密封和閥體強度壓力性能試驗.

●采用液壓頂壓驅動壓緊密封方法,工作臺設為平衡式移動架可水平移動.由液壓驅動電器控制.

●內置液動供壓裝置(高壓水泵) 和低壓注水泵, 試驗介質循環貯存使用.

●試驗介質{防腐水, 煤油, 空氣}

●內置雙向進壓,泄壓和保壓, 附配檢漏觀察量杯.

●配置保壓時間聲光報警指示及壓力安全自動保護裝置

●壓力表選用耐震表, 精度等級1.6級, 標準MPa/PSi,試驗工作壓力表實行[三級制],既:左右兩向高中低壓力表

頂壓閥門試壓機用戶選擇配置

〇壓力數據釆集管理系統(PLC人機界面)

〇壓力數字顯示儀表

〇氣體增壓裝置

〇350GK電動起重旋臂吊

〇安全防護觀察推門

〇PVC操控面板

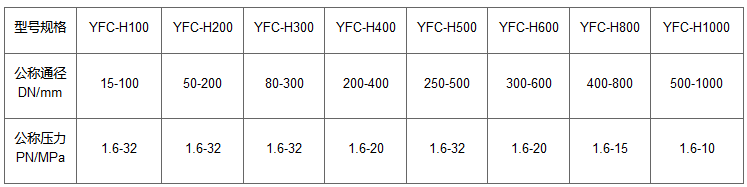

YFC-H型頂壓閥門試壓機系列規格
